ATS 配電箱
product description
ATS 配電箱
操作規程：
一、配電柜為船舶配電中樞八產和設備的正常運轉,任何無關人員不得扳動板上的開關。
二、發電機組啟動后,應利用動力屏升速開關手動緩慢加速,直到發電機進入正常工作狀態,電壓與頻率達到規定值,方可合閘送電。
三、配電板進入配電狀態后,不得隨意拔動動力屏升速開關,空氣斷路器的閉鎖開關非緊急情況不得使用。
四、發電機并聯運行要嚴格按照并車條件要求與規定進行操作,要注意出現逆功率( 逆流)和并車失敗等現象。
五、停機時應先切斷發電機負荷，然后空載停車,不得帶負荷直接停機。
結構特點：

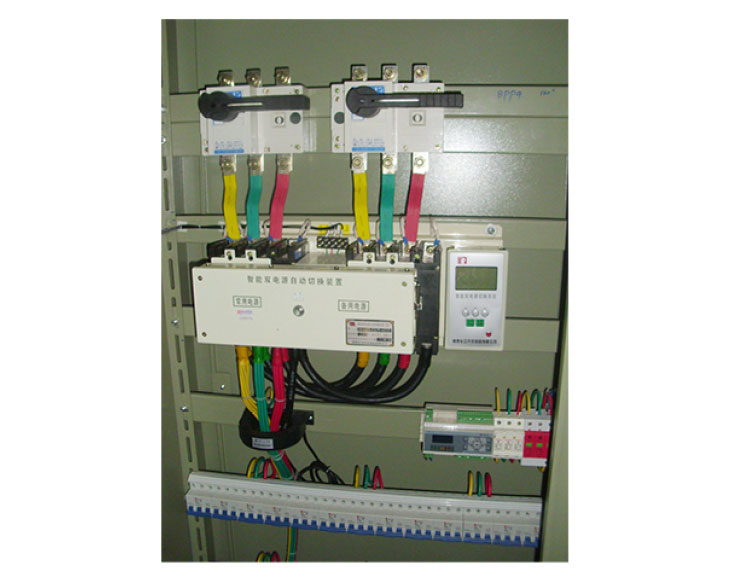

1.樣機由銘牌、門、箱體、安裝板、絕緣件、塑殼斷路器、雙電源轉換開關等組成。
2.樣柜為全封閉式,采用鋼板及角鋼焊接組合而成,正面為單扇開門。
2.樣柜為全封閉式,采用鋼板及角鋼焊接組合而成,正面為單扇開門。
3.母線采用 TMY 硬銅排，N 母排,PE 母排置于柜底部，主母線位于柜內中部。
4.柜內電器元件固定安裝在元件安裝梁上，柜底部設有進出線孔。
4.柜內電器元件固定安裝在元件安裝梁上，柜底部設有進出線孔。
產品詳情
ATS 主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個(備用)電源的開關電器，以確保重要負荷連續.可靠運行。因此，ATS 常常應用在重要用電場所,其產品可靠性尤為重要。轉換一旦失敗將會造成以下二種危害之一,其電源間的短路或重要負荷斷電(甚至短暫停電)，其后果都是嚴重的,這不僅僅會帶來經濟損失(使生產停頓、金融癱瘓),也可能造成社會問題(使生命及安全處于危險之中)。因此,工業發達國家都把自動轉換開關電器的生產、使用列為重點產品加以限制與規范。 ATS 一般由兩部分組成:開關本體 + 控制器。而開關本體又有 PC 級(整體式)與CB 級(斷路器)之分。
